METRIC RANGE |

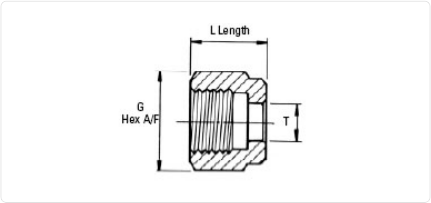

Dimensions in mm |
| Part No. |
T o/d |
G Nut |
L |
6mN |
6 |
14 |
13 |
8mN |
8 |
17 |
13.5 |
10mN |
10 |
19 |
15 |
12mN |
12 |
22 |
17.5 |
16mN |
16 |
27 |
17.5 |
18mN |
18 |
30 |
18 |
25m N |
25 |
41 |
21 |
IMPERIAL RANGE |
Dimensions in inches |
| Part No. |
T o/d |
G Nut |
L |
2N |
1/8 |
7/16 |
.47 |
3N |
3/16 |
1/2 |
.47 |
4N |
1/4 |
9/16 |
.51 |
5N |
5/16 |
5/8 |
.53 |
6N |
3/8 |
11/16 |
.57 |
8N |
1/2 |
7/8 |
.69 |
10N |
5/8 |
1 |
.69 |
12N |
3/4 |
1-1/8 |
.69 |
16N |
1 |
1-1/2 |
.82 |
|
|
 |
